- 產品簡介

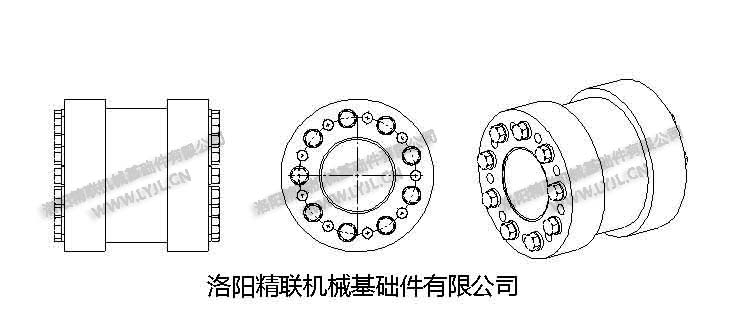

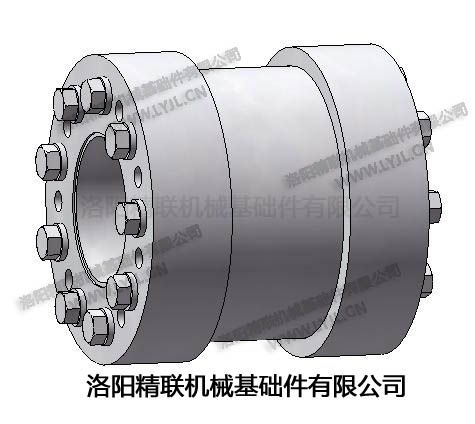

- ? WKL型聯軸器是WK型的擴展變形，用于兩軸之間距離較工的聯接。兩個夾緊環能獨立地，優點是一根軸更換時，另一端仍軸上聯接，特別適用地軸豎直不如時情況。軸的公差h8，適用于通用軸。訂購適用于不同軸徑的階梯孔聯軸器，所傳遞的扭矩由較小的軸徑?jīng)Q定。
- ?安裝拆卸同鎖緊盤，安裝檢查：夾緊環和中環部分必須牢固接觸。
- 適用場景
軸的直徑從25mm到250mm，可選擇軸套長度為460Nm到334.2KNm.

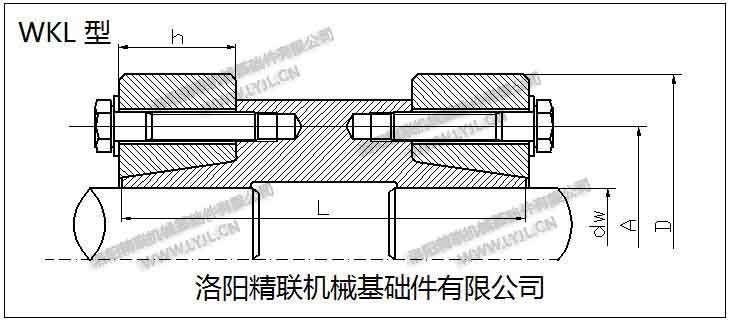

- 外形尺寸
-
聯軸器 WKL |
軸徑 |
額定扭矩 |
額定軸向力 |
擰緊力矩 |
基本尺寸 |
重量 |
|||
型號 |
dw |
MT(Pax=0) |
Pax(Mx=0） |
Ma |
D |
L |
h |
A |
Weight |
Type |
mm |
Nm |
KN |
Nm |
mm |
mm |
mm |
mm |
Kg |
WKL25 |
25 |
460 |
37 |
29 |
66 |
62 |
19 |
48 |
1.1 |
29 |
610 |
42 |
|||||||
WKL30 |
30 |
700 |
47 |
29 |
76 |
70 |
21 |
56 |
1.4 |
32 |
810 |
51 |
|||||||
35 |
970 |
55 |
|||||||
WKL40 |
36 |
1,270 |
71 |
58 |
96 |
80 |
25 |
68 |
3.2 |
40 |
1,550 |
77 |
|||||||
43 |
2,000 |
93 |
|||||||
WKL50 |
44 |
2,100 |
95 |
58 |
112 |
90 |
30 |
84 |
4.9 |
50 |
2,900 |
116 |
|||||||
54 |
3,600 |
133 |
|||||||
WKL60 |
55 |
4,000 |
145 |
58 |
120 |
120 |
34 |
94 |
7.1 |
60 |
5,100 |
170 |
|||||||
62 |
5,600 |
181 |
|||||||
WKL70 |
63 |
6,500 |
206 |
58 |
148 |
140 |
40 |
112 |
11 |
70 |
8,600 |
246 |
|||||||
73 |
9,600 |
263 |
|||||||
WKL80 |
74 |
10,200 |
276 |
100 |
167 |
170 |
44 |
130 |
18 |
80 |
12,300 |
307 |
|||||||
85 |
14,200 |
334 |
|||||||
WKL90 |
86 |
14,900 |
346 |
240 |
182 |
200 |
50 |
144 |
25 |
90 |
16,400 |
364 |
|||||||
95 |
19,100 |
409 |
|||||||
WKL100 |
96 |
20,500 |
427 |
240 |
197 |
210 |
54 |
156 |
31 |
100 |
22,700 |
454 |
|||||||
106 |
25,900 |
489 |
|||||||
WKL120 |
107 |
32,600 |
609 |
240 |
230 |
230 |
65 |
178 |
40 |
120 |
42,900 |
715 |
|||||||
125 |
46,800 |
749 |
|||||||
WKL140 |
126 |
50,800 |
806 |
470 |
274 |
250 |
76 |
216 |
46 |
140 |
66,500 |
951 |
|||||||
150 |
77,900 |
1,039 |
|||||||
WKL160 |
157 |
78,000 |
1,038 |
470 |
310 |
280 |
83 |
234 |
87 |
160 |
87,900 |
1,099 |
|||||||
165 |
97,000 |
1,176 |
|||||||
WKL180 |
166 |
107,800 |
1,299 |
470 |
340 |
310 |
94 |
276 |
121 |
180 |
181,400 |
1,460 |
|||||||
185 |
140,000 |
1,514 |
|||||||
WKL200 |
186 |
153,000 |
1,645 |
470 |
370 |
350 |
107 |
290 |
165 |
200 |
183,500 |
1,835 |
|||||||
210 |
204,300 |
1,946 |
|||||||
WKL220 |
211 |
214,600 |
2,034 |
820 |
405 |
390 |
118 |
320 |
225 |
220 |
237,000 |
2,154 |
|||||||
230 |
262,800 |
2,285 |
|||||||
WKL240 |
231 |
280,000 |
2,424 |
820 |
430 |
430 |
128 |
340 |
280 |
240 |
306,700 |
2,556 |
|||||||
250 |
334,200 |
2,674 |
|||||||
